1. 結構設計說明

主要是設計依據，抗震等級，人防等級，地基情況及承載力，防潮抗?jié)B做法，活荷載值，材料等級，施工中的注意事項，選用詳圖，通用詳圖或節點，以及在施工圖中未畫出而通過說明來表達的信息。如混凝土的含堿量不得超過3kg/m3等等。

1. 各層的結構布置圖，包括:

(1).預制板的布置(板的選用、板縫尺寸及配筋)。標注預制板的塊數和類型時, 不要采用對角線的形式。因?yàn)榇朔N方法易造成線的交叉, 宜采用水平線或垂直線的方法, 相同類型的房間直接標房間類型號。應全樓統一編號，可減少設計工作量，也方便施工人員看圖。板縫盡量為40, 此種板縫可不配筋或加一根筋。布板時從房間里面往外布板, 盡量采用寬板, 現澆板帶留在靠窗處, 現澆板帶寬最好≥200(考慮水暖的立管穿板)。如果構造上要求有整澆層時, 板縫應大于60。整澆層厚50, 配雙向φ6@250, 混凝土C20。純框架結構一般不需要加整澆層。構造柱處不得布預制板。地下車庫由于防火要求不可用預制板。框架結構不宜使用長向板，否則長向板與框架梁平行相接處易出現裂縫。建議使用PMCAD的人工布板功能布預制板，自動布板可能不能滿足用戶的施工圖要求，僅能滿足定義荷載傳遞路線的要求。對樓層凈高很敏感、跨度超過6.9米或不符合模數時可采用SP板，SP板120厚可做到7.2米跨。

(2).現澆板的配筋(板上、下鋼筋，板厚尺寸)。板厚一般取120、140、160、180四種尺寸或120、150、180三種尺寸。盡量用二級鋼包括直徑φ10（目前供貨較少）的二級鋼，直徑≥12的受力鋼筋，除吊鉤外，不得采用一級鋼。鋼筋宜大直徑大間距，但間距不大于200，間距盡量用 200。(一般跨度小于6.6米的板的裂縫均可滿足要求)?？缍刃∮?米的板上部鋼筋不必?cái)嚅_，鋼筋也可不畫，僅說明鋼筋為雙向雙排φ8@200。板上下鋼筋間距宜相等，直徑可不同，但鋼筋直徑類型也不宜過多。頂層及考慮抗裂時板上筋可不斷，或50%連通，較大處附加鋼筋，拉通筋均應按受拉搭接鋼筋。板配筋相同時，僅標出板號即可。一般可將板的下部筋相同和部分上部筋相同的板編為一個板號，將不相同的上部筋畫在圖上。當板的形狀不同但配筋相同時也可編為一個板號。應全樓統一編號。當考慮穿電線管時，板厚≥120，不采用薄板加墊層的做法。電的管井電線引出處的板，因電線管過多有可能要加大板厚至180（考慮四層32的鋼管疊加）。宜盡量用大跨度板，不在房間內(尤其是住宅)加次梁。

說明分布筋為φ6@250，溫度影響較大處可為φ8@200。板頂標高不同時，板的上筋應分開或傾斜通過。現澆挑板陽角加輻射狀附加筋(包括內墻上的陽角)?，F(xiàn)澆挑板陰角的板下宜加斜筋。頂層應建議甲方采用現澆樓板，以利防水，并加強結構的整體性及方便裝飾性挑沿的穩定。外露的挑沿、雨罩、挑廊應每隔10～15米設一10mm的縫，鋼筋不斷。盡量采用現澆板，不采用予制板加整澆層方案。衛生間做法可為70厚+10高差(取消墊層)。8米以下的板均可以采用非預應力板。L、T或十字形建筑平面的陰角處附近的板應現澆并加厚，雙向雙排配筋，并附加45度的4根16的抗拉筋?，F(xiàn)澆板的配筋建議采用PMCAD軟件自動生成，一可加快速度，二來盡量減小筆誤。自動生成樓板配筋時建議不對鋼筋編號，因工程較大時可能編出上百個鋼筋號，查找困難，如果要編號，編號不應出房間。配筋計算時，可考慮塑性內力重分布，將板上筋乘以0.8~0.9的折減系數，將板下筋乘以1.1~1.2的放大系數。值得注意的是，按彈性計算的雙向板鋼筋是板某幾處的最大值，按此配筋是偏于保守的，不必再人為放大。支承在外圈框架梁上的板負筋不宜過大，否則將對梁產生過大的附加扭距。一般：板厚>150時采用φ10@200；否則用φ8@200。PMCAD生成的板配筋圖應注意以下幾點：

1.單向板是按塑性計算的，而雙向板按彈性計算，宜改成一種計算方法。2.當厚板與薄板相接時，薄板支座按固定端考慮是適當?shù)模?/p>

但厚板就不合適，宜減小厚板支座配筋，增大跨中配筋。

3.非矩形板宜減小支座配筋，增大跨中配筋。

4.房間邊數過多或凹形板應采用有限元程序驗算其配筋。 PMCAD生成的板配筋圖為PM?.T。板一般可按塑性計算，尤其是基礎底板和人防結構。但結構自防水、不允許出現裂縫和對防水要求嚴格的建筑, 如坡、平屋頂、櫥廁、配電間等應采用彈性計算。室內輕隔墻下一般不應加粗鋼筋，一是輕隔墻有可能移位，二是板整體受力，應整體提高板的配筋。只有垂直單向板長邊的不可能移位的隔墻，如廁所與其他房間的隔墻下才可以加粗鋼筋。坡屋頂板為偏拉構件，應雙向雙排配筋。

(3).關于過梁布置及輕隔墻?，F(xiàn)在框架填充墻一般為輕墻，過梁一般不采用預制混凝土過梁，而是現澆梁帶。應注明采用的輕墻的做法及圖集，如北京地區的京94SJ19，并注明過梁的補充筋。當過梁與柱或構造柱相接時，柱應甩筋，過梁現澆。不建議采用加氣混凝土做圍護墻，裝修難做并不能用在廁所處。

(4).雨蓬、陽臺、挑檐布置和其剖面詳圖。注意：雨棚和陽臺的豎板現澆時，最小厚度應為80，否則難以施工。豎筋應放在板中部。當做雙排筋時，高度 <900，最小板厚100；高度>900時，最小板厚120。陽臺的豎板應盡量現澆，預制擋板的相交處極易裂縫。雨棚和陽臺上有斜的裝飾板時，板的鋼筋放斜板的上面，并通過水平挑板的下部錨入墻體圈梁(即挑板雙層布筋)。兩側的封板可采用泰柏板封堵，鋼筋與泰柏板的鋼絲焊接，不必采用混凝土結構。挑板挑出長度大于2米時宜配置板下構造筋，較長外露挑板（包括豎板）宜配溫度筋。挑板內跨板上筋長度應大于等于挑板出挑長度，尤其是挑板端部有集中荷載時。內挑板端部宜加小豎沿，防止清掃時灰塵落下。當頂層陽臺的雨搭為無組織排水時，雨搭出挑長度應大于其下陽臺出挑長度100，頂層陽臺必須設雨搭。挑板配筋應有余地，并應采用大直徑大間距鋼筋，給工人以下腳的地方，防止踩彎。挑板內跨板跨度較小，跨中可能出現負彎距，應將挑板支座的負筋伸過全跨。挑板端部板上筋通常兜一圈向上，但當鋼筋直徑大于等于12時是難以施工的，應另加筋。

(5).樓梯布置。采用X型斜線表示樓梯間，并注明樓梯間另詳。盡量用板式樓梯，方便設計及施工，也較美觀。

(6).板頂標高。可在圖名下說明大多數的板厚及板頂標高，廚廁及其它特殊處在其房間上另外標明。 　

(7).梁布置及其編號，應按層編號，如L-1-XX，1指1層，XX為梁的編號。柱布置及編號。

(8).板上開洞(廚、廁、電氣及設備)洞口尺寸及其附加筋，附加筋不必一定錨入板支座，從洞邊錨入La即可。板上開洞的附加筋，如果洞口處板僅有正彎距，可只在板下加筋；否則應在板上下均加附加筋。留筋后澆的板宜用虛線表示其范圍，并注明用提高一級的膨脹混凝土澆筑。未澆筑前應采取有效支承措施。住宅躍層樓梯在樓板上所開大洞，周邊不宜加梁，應采用有限元程序計算板的內力和配筋。板適當加厚, 洞邊加暗梁。

(9).屋面上人孔、通氣孔位置及詳圖。

(10).在平面圖上不能表達清楚的細節要加剖面，可在建筑墻體剖面做法的基礎上，對應畫結構詳圖。

基礎平面圖及詳圖:

(1).在柱下擴展基礎寬度較寬(大于4米)或地基不均勻及地基較軟時宜采用柱下條基。并應考慮節點處基礎底面積雙向重復使用的不利因素，適當加寬基礎。

(2).當基礎下有防空洞或枯井等時，可做一大厚板將其跨過。

(3).混凝土基礎下應做墊層。當有防水層時，應考慮防水層厚度。

(4).建筑地段較好，基礎埋深大于3米時，應建議甲方做地下室。地下室底板，當?shù)鼗休d力滿足設計要求時，可不再外伸以利于防水。每隔30~40米設一后澆帶，并注明兩個月后用微膨脹混凝土澆注。設置地下室可降低地基的附加應力，提高地基的承載力(尤其是在周圍有建筑時有用)，減少地

震作用對上部結構的影響。不應設局部地下室，且地下室應有相同的埋深?？稍诜ぐ鍏^(qū)格中間挖空墊聚苯來調整高低層的不均勻沉降。

(5).地下室外墻為混凝土?xí)r，相應的樓層處梁和基礎梁可取消。

(6).抗震縫、伸縮縫在地面以下可不設縫，連接處應加強。但沉降縫兩側墻體基礎一定要分開。

(7).新建建筑物基礎不宜深于周圍已有基礎。如深于原有基礎，其基礎間的凈距應不少于基礎之間的高差的1.5至2倍，否則應打抗滑移樁，防止原有建筑的破壞。建筑層數相差較大時，應在層數較低的基礎方格中心的區域內墊焦碴來調整基底附加應力。

(8).獨立基礎偏心不能過大，必要時可與相近的柱做成柱下條基。柱下條形基礎的底板偏心不能過大，必要時可作成三面支承一面自由板(類似筏基中間開洞)。兩根柱的柱下條基的荷載重心和基礎底板的形心宜重合，基礎底板可做成梯形或臺階形，或調整挑梁兩端的出挑長度。

(9).采用獨立柱基時，獨立基礎受彎配筋不必滿足最小配筋率要求，除非此基礎非常重要，但配筋也不得過小。獨立基礎是介于鋼筋混凝土和素混凝土之間的結構。面積不大的獨立基礎宜采用錐型基礎，方便施工。

(10).獨立基礎的拉梁宜通長配筋，其下應墊焦碴。拉梁頂標高宜較高，否則底層墻體過高。

(11).底層內隔墻一般不用做基礎，可將地面的混凝土墊層局部加厚。

(12).考慮到一般建筑沉降為鍋底形、結構的整體彎曲和上部結構和基礎的協同作用，頂、底板鋼筋應拉通(多層的負筋可截?cái)?/2或1/3)，且縱向基礎梁的底筋也應拉通。

(13).基礎平面圖上應加指北針。

(14).基礎底板混凝土不宜大于C30，一是沒用，二是容易出現裂縫。

(15).可用JCCAD軟件自動生成基礎布置和基礎詳圖。生成的基礎平面圖名為JCPM.T，生成的基礎詳圖名為JCXT.T。

(16).基礎底面積不應因地震附加力而過分加大，否則地震下安全了而常規情況下反而沉降差異

1 模板制作安裝質量控制

混凝土施工，能否達到工程整體美觀的要求，首先取決于模板，模板的制作安裝質量是關鍵，混凝土的平整度、光潔度、色差度都與模板直接相關，如模板不平順，板縫不嚴密，發生滲水、漏漿，甚至支架松動，模板跑模、變形等都將引起混凝土質量不良或外觀粗糙現象。模板宜采用優質大平面組合鋼模板，或自身沒有色差高質量的竹膠模板，對使用的模板進行精密加工，可進行粗磨、中磨、細磨、精磨、微磨、拋光等六道工序的鏡面加工，同時保證模板具有足夠的強度、剛度。模板在安裝前，應均勻涂刷脫模劑，避免使用廢機油等不合格材料作為脫模劑，影響混凝土表面色澤。模板支撐應牢固，接縫嚴密、尺寸準確，不因模板漏漿產生蜂窩、麻面和模板變形、脹模產生混凝土表面翹曲、邊線不順的外觀質量通病，立好的模板放置時間不宜太長，應采取措施避免或減少下道工序操作時造成的污染和大氣中灰塵的污染。因此，對模板從設計到安裝，必須嚴密策劃、細化實施，在質量上必須達到苛刻標準，決不能僅滿足于一般鋼結構（或模板）質量條件，必須牢固樹立高標準、嚴要求的精品意識，制訂內容明確、施工自控的質量標準。

2 混凝土澆筑工藝質量控制

2.1 混凝土配合比

（1）水泥用量：延長混凝土的模內養護期或加大水泥用量，有利于混凝土表面的自然光潔度。施工現場對結構混凝土模板的成套數量，總是結合拆模使用周期重復使用的原則（額定拆返次數）來考慮，故當模板使用要加快周轉，不便延遲拆模，據施工氣溫，或混凝土澆畢24h左右過后，當混凝土強度達到2．5MPa的短時內就要拆除側模。既然混凝土在模內養護期較短而又要使混凝土拆模后表面仍有好的自然光澤，則可考慮采用比通常情況略為加大或維持一定的水泥用量，對無外加劑的混凝土也可略微降低水灰比來考慮，但在任何情況下都不宜以增大用水量（隨意加大坍落度）來增大水泥用量。

（2）含砂率：砂石骨料含砂百分率除與級配、孔隙率相關外，還與砂的粗細程度（細度模數）相關。最佳含砂率是指在砂石骨料級配的規定條件下，選擇能同時滿足混凝土質量和工作和易性要求的砂最佳含量:為了促使混凝土達到均勻密實質量和充分改善混凝土拌和物的和易性，使混凝土中細骨料含量較通常的最佳含量稍為增大一點。因?yàn)榛炷恋膭蛎苓^程是以和易性為前提的，和易性包括混凝土拌和物流動性、粘聚性和保水性，而這些性能還在于混凝土中有足夠的水泥砂漿起主要作用。當減水劑（水劑約在1%，粉劑1．5%左右）摻量不大的情況下，砂石含砂率較通常情況稍提高1%～2%（如原有用砂率37%提高到38%～39%，原32%提高到33%～34%），混凝土的澆搗塑性明顯改善，混凝土成型后粗骨料被砂漿包裹覆蓋層厚度均勻，混凝土表面避免出現“相料色差”。

（3）坍落度：對有外觀質量要求的混凝土，坍落度較通常采用的坍落度略減少1～2cm，使混凝土拌和物稠一點粘一點，振搗效果好一些，有利于混凝土外觀質量。為此，需將通常的非泵送混凝土的坍落度由7～9cm，調整為（7±1）cm，泵送混凝土由12～16cm，調整為11～14cm。施工時，要求混凝土攪拌運送對混凝土坍落度波動嚴格按照上下限限差控制，以保證混凝土的塑性穩定。

2．2 混凝土攪拌

混凝土攪拌必須達到3個基本要求:計量準確、攪拌透徹、坍落度穩定。否則混凝土拌和物中必然出現水泥砂漿分布不勻或水泥漿分布不勻，給混凝土灌注帶來先天性不足，會在混凝土表面留下“胎記”色差，或出現混凝土振搗容易離析、泌水等非勻質現象。

一般，當水泥用量達350kg/m3以上的混凝土，可稱之為富水泥混凝土，混凝土的攪拌時間要適當延長。采用強制式攪拌機時，攪拌時間控制為1．5～2min；當摻有外加劑時，攪拌時間應增加1min。

2．3 混凝土澆鋪與振搗

（1）分段分層、限時接茬

混凝土的澆筑，無論是按從一端開始向另一端，或從中部開始向兩端對稱的，呈斜面層次，全斷面而推進的澆筑方法，還是按從下向上一層層的，呈水平層次澆筑方法，都必須分段、分層地進行澆筑作業。

所謂分段，是指混凝土灌筑進程范圍的劃分，確定分段長度的原則:

（1）在混凝土拌和物未初凝的可重塑時間內，完成混凝土的分層拼茬和分段接茬，而混凝土攪拌、運送能力能確?；炷凉┝细蒙?；

（2）根據混凝土澆筑時氣溫條件，防止混凝土澆搗面上水分蒸發過多造成接茬不良。若發生混凝土拌和物表面失水而初凝的“假凝”現象時，可先用振搗棒振動，使其液化后再接茬澆筑。

所謂分層，是指混凝土灌筑過程中，按斷面處自下而上分次進行的混凝土虛鋪厚度，30～40cm一層為宜（約為振動棒作用半徑1．25倍），每層混凝土順次、連續進行等厚澆鋪。結構模板有限角度倒坡時，混凝土鋪至內側倒坡以下5cm，把坡頂留出，便于排氣泡。

混凝土分段分層的后段與前段或上下層之間的澆筑（接茬）間隔時間，在常溫氣候條件下，以2．5h為宜。雖然水泥初凝時間不早于45min，終凝時間不遲于10h，但混凝土拌和物（不摻緩凝劑時）的初凝時間一般為4h左右。因?yàn)楫?dāng)水泥初凝時混凝土失去塑性，終凝時混凝土開始產生強度，如果比初凝時間少1h的時間內拌和物接茬，振搗時透入下層混凝土5～10cm振搗，混凝土表面不會留下接茬痕跡。如果超過了3h或4h；當混凝土已經接近其初凝，或混凝土失水過多上下層間插搗困難，即使勉強振搗，混凝土中水泥（砂）漿的塑性差異過大，難于均勻分布，結果形成色差帶或冷縫式色差；如果當下層混凝土已經失去塑性而達到完全初凝狀態式混凝土接茬，則必然造成冷縫。

（2）澆前振后，切莫早振 混凝土振實過程，是混凝土拌和物在所澆部位上進行:一是液化，二是振動，三是搗實。為達到混凝土均勻密實性，首先是前面澆后面振的配合步驟，切忌早振。

所謂“早振”，有兩種情況:一是指本層混凝土厚度未鋪?zhàn)慊虮緦訚蹭伈坏轿换騼蓚?cè)模之間未全范圍鋪滿（橫向未到邊，縱向不連貫），即混凝土拌和物層次不清、順序零亂，往往出現中間高、兩邊低，或一邊高、一邊低的堆積和低洼現象。此時，如果依然隨澆就急于振搗，則稱為早搗。二是對本層混凝土澆鋪段前沿臨空部分，不等下段混凝土澆鋪銜接，就過早振搗，也稱為早搗。特別是箱梁和蓋梁以及防撞墻護欄等混凝土澆筑，要切實注意對每層混凝土振搗作業時，始終保持“澆”與“振”前后相差一定距離，若澆鋪長度為10m，則振搗長度為9m，即最前沿一段至少相當于振搗棒作用半徑2倍的范圍內混凝土，不要急于振搗，待下一段澆鋪接茬后再振。早振的結果是:

①混凝土拌和物有流動現象，砂漿與骨料分離或水泥砂漿泛出向低處漫溢；

②再澆混凝土?xí)r，隨混凝土澆筑量增加，混凝土液化面上升，則富水泥漿上浮，緊靠側模面，形成色差帶；

③倘若振搗時過振，會出現水波紋似的云狀或鯪狀色斑。

所謂“過振”，是振動延時過長，混凝土易產生離析、泌水。離析狀態較重的，混凝土骨料分離，顯露砂石；輕的則出現泌水、砂線、砂斑。 （3）快插慢提，振速控制 當振搗棒的棒頭直徑和振動頻率一定，而施加于混凝土拌和物的振實力度，可以按每一點插棒位置的振搗時間或上提速度來定。 一是模內看得見的混凝土，以現象觀察為準，混凝土振實特征表現為:混凝土已無顯著沉落、表面呈現平坦，混凝土已不冒氣泡、混凝土開始泛漿。二是對能見度低或陰角部分，以快插慢提的速度為準，一般塑性混凝土采用通常的插入式振搗棒，整個過程的累計振搗時間為25s左右，即按本層混凝土厚度做振搗動作:

①“快插”，用1～2s時間盡快插入后上下抽動2～3次，以助混凝土沉落穩定；

②“振搗”，振搗棒于插點不提動，用10s左右時間振搗；

③“慢提”，振搗棒往上提時慢速提動約用15s時間（即按每次3～5cm速度上提，每提一次停1～2s時間），振實并排氣。振搗棒提快了，混凝土中的氣泡排除不好。

（4）振搗作業注意事項

① 振搗棒插點間距，最大不超過振搗棒作用半徑1．5倍。中型50振動棒通?？刂茷?0cm等距離移動，便可防止漏振現象發生。如前后2根振搗棒工作，其互相距離，一般為3～5m。

② 要離開模板拼裝縫20cm左右，因拼縫處是容易滲水漏漿的薄弱環節。 ③ 振搗棒作為混凝土的振搗工具，切莫用于振趕混凝土流動，防止砂漿散失而失去均勻性。亦不得將振搗棒臥下來（呈水平狀態）振搗，否則表面泛漿嚴重，導致產生層次（帶狀）色差。

④掌握振搗時間或速度，如拌和物較稀時，相應縮短振搗時間，減少抽動次數，防止過振

1工藝流程：

槽底或模板內清理 混凝土拌制 混凝土澆筑

混凝土振搗 混凝土養護

2清理：在地基或基土上清除淤泥和雜物，并應有防水和排水措施。對于干燥土應用水濕潤，表面不得留有積水。在支模的板內清除垃圾、泥土等雜物，并澆水濕潤木模板，堵塞板縫和孔洞。

3混凝土拌制：后臺要認真按混凝土的配合比投料；每盤投料順序?yàn)槭?/p>

水泥 砂子（摻合料） 水（外加劑）。嚴格控制用水量，攪拌要均勻，最短時間不少于90秒。

4混凝土的澆筑：

1）混凝土的下料口距離所澆筑的混凝土表面高度不得超過2米。如自由傾落超過2米時，應采用串桶或溜槽。

2）混凝土的澆筑應分層連續進行，一般分層厚度為振搗器作用部分長度的1.25倍。最大不超過50㎝。

3）用插入式振搗器應快插慢撥，插點應均勻排列，逐點移動，順序進行，不得遺漏，

技術

做到振搗器密實。移動間距不大于振搗棒作用半徑的1.5倍。振搗上一層是應插入下層5㎝，以消除兩層間的接縫。平板振搗器的移動間距，應能保證震動器的平板覆蓋已振搗的邊緣。

4）混凝土不能連續澆筑時，一般超過2小時，應按施工縫處理。

5）澆筑混凝土?xí)r，應經常注意觀察模板、支架、管道預留孔、預埋件有無走動情況。當發現有變形、位移時，應立即停止?jié)仓⒓皶r(shí)處理好，再繼續澆筑。

6）混凝土振搗密實后，表面應用抹子搓平。

7）混凝土的養護：混凝土澆筑完畢后，應在12小時內加以覆蓋和澆水，澆水次數應能保持混凝土有足夠的濕潤狀態。養護期一般不少于7晝夜。

8）雨、冬期施工時，露天澆筑混凝土應編制季節性施工方案，采取有效措施，確保混凝土的質量。

二、應注意的質量問題：

1混凝不密實，有蜂窩麻面：主要由于振搗不好、漏振、配合比不準或模板縫隙漏漿等原因造成。

2表面不平、標高不準、尺寸增大：由于水平標志的線或木橛不準，操作時未認真找平，或模板支撐不牢等原因造成。

3縫隙夾渣：施工縫處混凝土結合不好，有雜物。主要是未認真清理而造成。

4不規則裂縫：基礎過長而收縮，上下層混凝土結合不好，養護不夠，或拆模過早而造成。

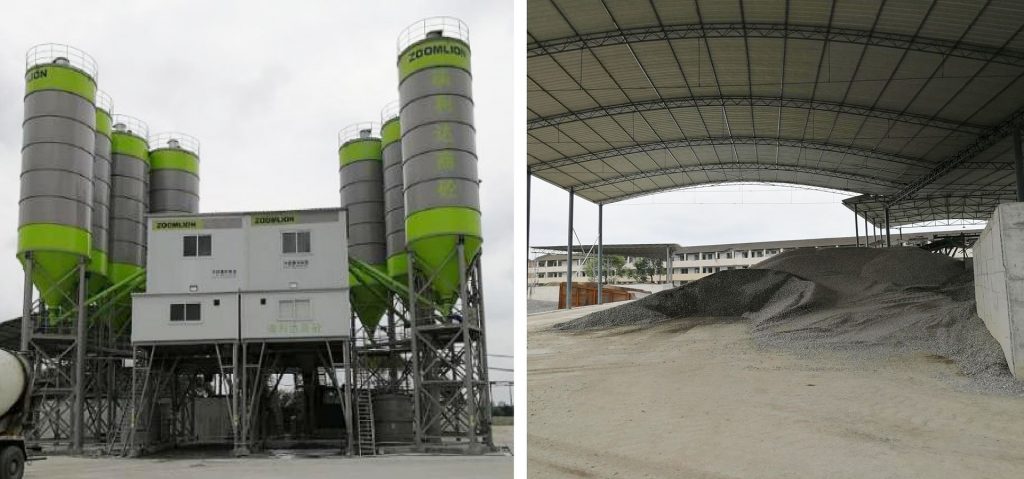

答：根據需方要求，用水泥、水、砂、石子、外加劑及礦產摻合料等組分按必定比例，在攪拌站經計量，攪拌后出售的并選用攪拌運輸車，在規矩的時間內運至需方交貨地址的混凝土拌合物。

二、哪些屬通用品？

答：強度等級不大于C60，坍落度不大于180mm，最大石子粒徑在20～40mm,無其他要求的產品混凝土。

三、哪些為特制品？

答：任一項目標超出通用品規矩規劃或有特殊要求的產品混凝土。如細石混凝土，樁基混凝土，抗?jié)B混凝土，防凍混凝土等。

四、何為交貨地址？

答：供需雙方在合同中斷定的告知混凝土地址,也就是施工工地。

五、何為出廠查驗？

答：在產品混凝土出廠前對其質量進行的查驗。如取樣檢測坍落度，制作強度試塊，目測坍落度、和易性等。

六、何為交貨查驗？

答：在交貨地址由供需雙方和監理一同對產品混凝土進行的查驗。如檢測坍落度，制作試塊，目測坍落度、和易性等。

七、什么叫水泥？常用水泥有幾個品種？

答：凡由硅酸鹽水泥熟料，合理比例的混合材，適量石膏磨細制成的水硬性膠凝材料稱為水泥。常用水泥有：硅酸鹽水泥，一般硅酸鹽水泥和復合水泥。硅酸鹽水泥又分為P?Ⅰ和P?Ⅱ型，強度等級為52.5，62.5級。一般硅酸鹽水泥分一般型和早強型，代號為P?O，強度等級為42.5、42.5R，52.5、52.5R。復合水泥代號為P?C,強度等級為32.5、32.5R、42.5、42.5R。

八、水泥復檢有哪幾個項目？

答：凝集時間，安定性，強度，細度（比表面積）。

九、什么叫集料？集料有幾類？

答：在混凝土中起骨架作用的材料叫集料（也叫骨料）。把石子叫做粗集料，把砂叫做細集料。石子又分為卵石和碎石，按石質分為石灰?guī)r碎石、花崗巖碎石等。砂子又可分為河沙、海砂、山砂、人工機制砂等。

十、砂子按其細度模數分幾類？

答：砂子按其細度模數分為粗砂（3.1～3.7）、中砂（2.3～3.0）、細砂（1.6～2.2）。
